ریزسنج (میکرومتر) چیست

وقتی صحبت از اندازه‌گیری قطعات مکانیکی دقیق می‌شود، میلی‌متر هم زیادی درشت است! در ساخت موتور هواپیما، کالیبراسیون انژکتور خودرو یا حتی تراز کردن چاپ سه‌بعدی رزینی، دقتی در حد صدم یا حتی هزارم میلی‌متر نیاز داریم. اینجاست که میکرومتر – که در فارسی به آن ریزسنج یا پیچ‌سنج هم می‌گویند – وارد میدان می‌شود. اگر تا امروز با اعداد کوچک روی غلاف و ورنیه میکرومتر سردرگم بوده‌اید یا نمی‌دانستید بین ده‌ها مدل مختلف کدام یکی مناسب کارگاه شماست، این راهنمای قدم‌به‌قدم همه چیز را برایتان روشن می‌کند؛ از آشنایی با ساختار و اصول کار گرفته تا مهارت خواندن، کالیبراسیون، مقایسه با کولیس و ترفندهای نگه‌داری.

اجزای میکرومتر

کاربرد میکرومتر

1. کنترل کیفیت قطعات تراشکاری CNC – بررسی قطر شفت، ضخامت واشر، طول پله شانه‌ای.
2. صنایع خودروسازی – اندازه‌گیری قطر پیستون، لقی یاتاقان (Plastigage + میکرومتر)، ضخامت دیسک ترمز.
3. قالب‌سازی و تزریق پلاستیک – کنترل پولیش حفره، ضخامت بوش‌های راهنما.
4. الکترونیک و PCB – ضخامت بورد مسی، قطر سیم لاکی.
5. تعمیر ساعت و جواهرسازی – قطر چرخ‌دنده مینیاتوری، ضخامت صفحه.
6. پروژه‌های DIY و پرینتر سه‌بعدی – تنظیم فاصله نازل تا بستر، کنترل دقت قطعات چاپ‌شده.

قیاس ساده: اگر کولیس مثل «خط‌کش فلزی دقیق» باشد، میکرومتر معادل «میکروسکوپ طول» است که شما را از صدم میلی‌متر هم پایین‌تر می‌برد.

واحد میکرومتر چیست

• میکرومتر (µm) یک میلیون‌ـُُم متر، یعنی ۰٫۰۰۱ میلی‌متر.
• دقت رایج میکرومترهای مکانیکی: ۰٫۰۱ mm (۱۰ µm) یا ۰٫۰۱ mm با ورنیه ۰٫۰۰۱ mm (۱ µm).
• میکرومتر دیجیتال عموماً رزولوشن ۰٫۰۰۱ mm و تکرارپذیری تا ±۲ µm دارند.

خواندن میکرومتر

گام ۱: خواندن غلاف ثابت

عدد کامل میلی‌متر و نیم‌میلی‌متر آخر که از زیر لبه Thimble دیده می‌شود را بنویسید. مثال: 12.5 mm.

گام ۲: خواندن Thimble

خط روی Thimble که دقیقاً روبه‌روی خط مبنای Sleeve قرار دارد. اگر Thimble 50 خط دارد، هر خط 0.01 mm است. فرض کنید خط شماره 23 روبه‌رو است ⇒ 0.23 mm.

گام ۳: (اختیاری) ورنیه

اگر مدل 0.001 mm دارید، خط ورنیه روی Sleeve را پیدا کنید که دقیقاً با یکی از خطوط Thimble هم‌راستاست. مثلاً خط ورنیه 6 ⇒ 0.006 mm.

جمع‌بندی

12.5 + 0.23 + 0.006 = 12.736 mm

تمرین: ده قطعه استاندارد گیج بلوک (Gauge Block) 10.000 تا 20.000 mm را با میکرومتر بخوانید و اعداد را با لیست سازنده مقایسه کنید؛ پس از ۳۰ بار تمرین، زمان خواندن به زیر ۵ ثانیه می‌رسد.

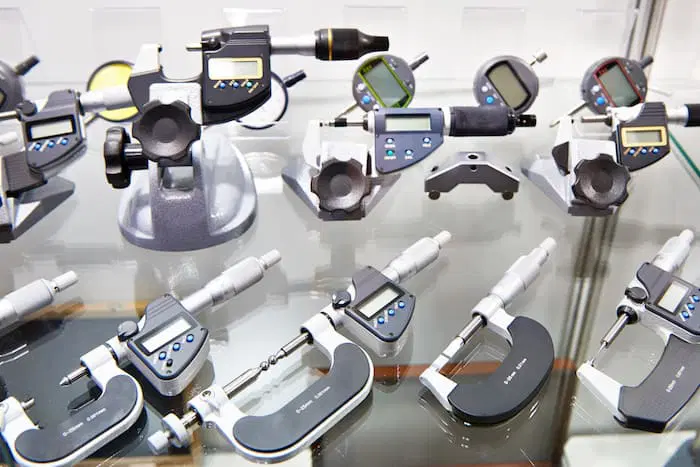

انواع میکرومتر

میکرومتر بیرونی

• متداول‌ترین مدل؛ اندازه‌گیری قطر خارجی، ضخامت ورق، طول لبه.
• رنج‌های 0–25، 25–50، 50–75 … تا 300 mm با فک استاندارد.
• برخی دارای فک تعویضی کاربیدی برای سایش کمتر در تولید انبوه.

میکرومتر داخلی

• دو یا سه نقطه تماس (دوقلو، سه‌نقطه‌ای).
• رنج 5–25 mm یا 25–50 mm  با میله افزایش (Extension Rod).
• دقت بالا برای قطر سوراخ، بوش، سیلندر موتور.

میکرومتر پیچ دیفرانسیل

• دو پیچ هم‌محور با قدم متفاوت؛ اختلاف حرکت نهایتاً 0.002 mm.
• برای آزمایشگاه‌های کالیبراسیون و طول‌سنج لیزری.

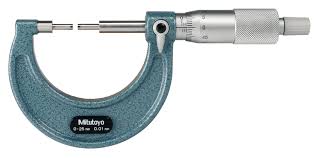

میکرومتر تیغه‌ای

• فک‌ها به شکل تیغه باریک (0.25–0.5 mm) برای اندازه‌گیری شیار، شکاف و فاق پیچ.

میکرومتر نوع کولیس

• ترکیب فک لغزشی طولانی + پیچ میکرومتری؛ رنج 0–300 mm  با دقت 0.01 mm.
• مناسب پروفیل‌های طویل یا چارچوب درب آلومینیومی.

میکرومتر مدادی

• قطر اسپیندل باریک (≈ 6 mm) و دسته بلند؛ دسترسی داخل شیار عمیق یا مادول چرخ‌دنده.

میکرومتر یونیورسال

• فک‌های تعویضی (صاف، کروی، دیسکی)؛ یک بدنه، چند کاربرد.

میکرومتر رزوه پیچ

• دو فک پروفیل‌دار منطبق با زاویه رزوه 60° یا 55°؛ اندازه‌گیری قطر گام (Pitch Diameter).

میکرومتر حدی

• فک ثابت و فک فنردار با عقربه برو/نرو؛ در خطوط تولید سریع.

میکرومتر حفره‌ای

• فک کروی کوچک وصل به اهرم؛ برای ضخامت کف ته حفره یا انتهای Blind Hole.

میکرومتر توپی

• فک کروی بزرگ؛ برای قطر لوله‌های نازک بدون له شدن دیواره.

میکرومتر دیجیتال

• نمایشگر LCD با دکمه Zero/ABS، inch/mm،  Hold.
• خروجی داده SPC یا USB برای ثبت در اکسل.

میکرومتر عمقی یا گیج داخل حفره ها

• پایه تخت یا پل‌دار روی سطح مرجع، اسپیندل عمودی رو به پایین.
• رنج 0–300 mm با میله‌های قابل تعویض و دقت 0.01 mm.

میکرومتر رومیزی

• به‌صورت هد میکرومتری روی پایه گرانیتی؛ دقت ±0.5 µm.
• برای آزمایشگاه QC قطعه‌سازی.

میکرومتر ضخامت سنج

• فرم قیچی با فنر؛ سرعت بالا برای کاغذ، فیلم پلاستیک، چرم.

میکرومتر سه نقطه ای

• تامین تماس 120° ×3؛ تراز مرکزی خودکار در سوراخ و خطای اپراتور ↓.

میکرومتر لوله ای

• فک مقعر داخلی/خارجی مخصوص قطر بیرونی و ضخامت دیواره لوله.

ورنیه

• در برخی مدل‌ها معادل Non-ius؛ نوار کوچک برای افزایش یک رقم اعشار.

آموزش اندازه گیری با میکرومتر

مرحله ۱: تمیزکاری

سطوح فک و قطعه را با پارچه بدون پرز و الکل ایزوپروپیل پاک کنید.

مرحله ۲: صفر کردن

فک‌ها را ببندید، جغجغه سه کلیک بزنید؛ باید ۰٫۰۰۰ mm نمایش دهد. اگر نه، پیچ تنظیم Sleeve را کمی بچرخانید.

مرحله ۳: قرار دادن قطعه

قطعه را عمود بر فک‌ها قرار دهید؛ فک متحرک را تا تماس پیش ببرید.

مرحله ۴: بستن با جغجغه

فقط تا شنیدن ۲–۳ تقه جغجغه؛ فشار بیشتر باعث خطای فشاری (Compression) می‌شود.

مرحله ۵: قفل

در صورت نیاز، Lock را بچرخانید تا دهانه ثابت بماند.

مرحله ۶: خواندن

طبق روش خواندن 0.01 یا 0.001 mm؛ یا از LCD دیجیتال.

مرحله ۷: ثبت و آزادسازی

عدد را یادداشت کنید، قفل را آزاد و اسپیندل را باز کنید.

ترفند QC: برای هر ۱۰ اندازه‌گیری یکبار، گیج بلوک مرجع ۵٫۰۰۰ یا ۱۰٫۰۰۰ mm را چک کنید تا خطای حرارتی یا لغزش‌پیچ آشکار شود.

تفاوت میکرومتر و کولیس

نتیجه: کولیس برای کارگاه عمومی کافی است، اما اگر دقت زیر 0.02 mm لازم دارید یا به تأیید QC می‌فرستید، میکرومتر الزامی است.

کالیبراسیون میکرومتر

1. استاندارد مرجع: گیج بلوک درجه 0 یا 1 (ISO 3650).
2. شرایط محیط: دمای 20 ± 1 °C، رطوبت 45–55٪، حداقل یک ساعت آکلیماتیزه.
3. روش:
   • فک‌ها را روی Gauge Block 0.000 mm ببندید ⇒ باید صفر شود.
   • بلاک 25.000 mm را بین فک‌ها قرار دهید؛ بخوانید. خطا = خوانَده – 25.000.
   • در صورت خطا خارج از ±2 µm، پیچ تنظیم Sleeve یا نمایشگر دیجیتال را صفر کنید.
4. دوره زمانی: کارگاه تولید: ماهانه؛ آزمایشگاه: هفتگی؛ پروژه DIY: هر شش ماه.
5. گواهی کالیبراسیون: بسیاری از صنایع خودروسازی و هوافضا نیازمند برگه کالیبره سالیانه از آزمایشگاه ISO/IEC 17025 هستند.

نگه‌داری و نکات حرفه‌ای

• روغن‌کاری: هر سه ماه، یک قطره روغن اسپیندل رقیق (Clock Oil) روی رزوه پیچ بزنید.
• دمای دست: فریم را با نوار عایق حرارتی یا دستکش پنبه‌ای بگیرید؛ انبساط حرارتی فولاد ≈ 11 µm در 25 °C.
• ضربه ممنوع: سقوط از میز کار حتی 20 cm می‌تواند موازی بودن فک‌ها را به هم بزند.
• جعبه نگه‌داری چوبی یا ABS: همراه با کیسه سیلیکاژل ضد رطوبت.
• تمیزکاری روزانه: برس موی نرم + هوای فشرده؛ هرگز از کاغذ سنباده یا پارچه زبر استفاده نکنید.
• استفاده از جغجغه: بستن با انگشت روی Thimble نیروی بیشتر ایجاد می‌کند و به مرور فک‌ها را لب‌پریدگی می‌کند.
• مقایسه با Gauge Block:حتی اگر کالیبراسیون رسمی ندارید، هفته‌ای یکبار گیج 10 mm  را چک کنید.

سوالات متداول

میکرومتر چیست و چه کاربردی دارد؟

ابزار اندازه‌گیری بسیار دقیق با پیچ ریزگام که امکان خواندن ضخامت، قطر، طول یا عمق قطعه تا دقت 0.01 یا 0.001 میلی‌متر را می‌دهد؛ در QC صنعتی، تراشکاری، قالب‌سازی و پژوهش علمی کاربرد گسترده دارد.

نحوه خواندن میکرومتر آنالوگ چگونه است؟

عدد میلی‌متری روی غلاف ثابت + رقم اعشاری روی Thimble (و در مدل ورنیه، یک رقم هزارم روی مقیاس ورنیه) را جمع کنید.

تفاوت میکرومتر با کولیس چیست؟

میکرومتر دقت بالاتر، رنج کوتاه‌تر و نیروی تماس ثابت دارد؛ کولیس رنج بلندتر و سرعت بیشتر اما دقت پایین‌تر.

کدام نوع میکرومتر برای چه کاربردی مناسب است؟

• بیرونی: قطر شفت و ضخامت ورق
• داخلی سه‌نقطه: قطر سوراخ سیلندر
• عمقی: عمق شیار یا حفره
• رزوه پیچ: قطر مؤثر دنده
• دیجیتال: ثبت داده و سرعت خواندن

دقت میکرومتر چقدر است؟

رزولوشن 0.01 یا 0.001 mm؛ خطای مجاز (Accuracy) معمولاً ±2–3 µm برای رنج 0–25 mm.

چگونه میکرومتر را کالیبره کنیم؟

با Gauge Block کالیبره در دمای 20 °C، ابتدا صفر، سپس نقاط میانی و ماکسیمم را چک کنید؛ در صورت انحراف، Sleeve یا دیجیتال را تنظیم کنید.

آیا میکرومتر دیجیتال بهتر از نوع ساده است؟

برای خواندن سریع و جلوگیری از خطای چشم بله؛ اما در محیط خیلی سرد/گرم یا ضربه‌خیز، مدل مکانیکی دوام بیشتری دارد.

چطور از میکرومتر به‌درستی استفاده کنیم؟

سطوح تمیز، فشار ثابت با جغجغه، عمود بودن قطعه، قفل‌کردن قبل از خواندن، و اجتناب از تماس طولانی دست با فریم.

قیمت انواع میکرومتر چقدر است؟

در بازار ایران (سال ۱۴۰۴):

• میکرومتر بیرونی 0–25 mm چینی اقتصادی ≈ ۸۰۰ هزار تومان
• برند میتوتویو ژاپن دیجیتال ≈ ۵ تا ۷ میلیون تومان
• میکرومتر سه‌نقطه‌ای 6–100 mm ست کامل ≈  ۲۰ تا ۳۰ میلیون تومان

نتیجه‌گیری

میکرومتر چشم دقیقِ صنعت است. با آن می‌توانید تفاوت میان شکست یا موفقیت یک موتور، یک قالب تزریق یا حتی یک پرینتر سه‌بعدی را تشخیص دهید. خلاصه آنچه آموختیم:

1. انواع متعدد برای هر شکل کار: بیرونی، داخلی، عمقی، تیغه‌ای، رزوه و …
2. دقت بی‌رقیب تا 0.001 mm؛ اما نیازمند کاربری صحیح و کالیبراسیون منظم.
3. روش خواندن ساده با سه گام؛ تمرین عملی کلید سرعت است.
4. نگه‌داری (روغن، تمیزکاری، جعبه) عمر ابزار را ده‌ها سال افزایش می‌دهد.
5. مقایسه با کولیس نشان داد میکرومتر برای QC نهایی ضروری است، نه جایگزین کولیس.

اکنون مجهز به دانش فنی و مهارت خواندن اعداد، می‌توانید با اطمینان کامل یک میکرومتر مناسب انتخاب کنید و دقت کارگاه یا پروژه DIY خود را یک پله بالاتر ببرید. کافی است ابزار را دست بگیرید، جغجغه را بچرخانید و صدای کلیک‌ها را به نوای موفقیت تبدیل کنید!
