مولتی متر چیست

فرض کنید لامپ آشپزخانه ناگهان خاموش شده و نمی‌دانید مشکل از فیوز، سیم‌کشی یا خود لامپ است. یک مولتی متر ساده می‌تواند در کمتر از یک دقیقه پاسخ را به شما بدهد؛ بدون آن‌که خطر برق‌گرفتگی یا هزینه اضافه تعمیرکار را به جان بخرید. این ابزار جمع‌ و جور به اندازه‌ای قدرتمند است که از کلاس فیزیک دبیرستان گرفته تا آزمایشگاه‌ فضایی ناسا حضور پررنگ دارد. در این راهنما، قدم‌به‌قدم یاد می‌گیرید مولتی‌ متر چیست، چگونه کار می‌کند، چه مدل‌هایی دارد، چطور بدون آسیب‌ زدن به خود یا دستگاه از آن استفاده کنید و در نهایت چه نکاتی را هنگام خرید در نظر بگیرید. هدف ما این است که پس از خواندن این مقاله بتوانید با اعتماد به نفس و ایمنی کامل، ولتاژ، جریان، مقاومت، تداوم مدار و حتی دمای قطعات را اندازه‌گیری کنید.

مولتی متر چیست و چه کاربردی دارد

مولتی‌متر (Multimeter، آوومتر) یک ابزار اندازه‌گیری الکتریکی است که حداقل سه پارامتر پایه را می‌سنجد:

1. ولتاژ (V) – اختلاف پتانسیل بین دو نقطه، در دو حالت DC و AC
2. جریان (A) – نرخ عبور الکترون‌ها از مدار، در دو حالت DC و AC
3. مقاومت (Ω) – میزان مخالفت یک قطعه در برابر عبور جریان

مدل‌های پیشرفته‌تر می‌توانند تست اتصال / بوق پیوستگی (Continuity)، تست دیود، ظرفیت خازن (µF)، فرکانس (Hz)، ضریب وظیفه (Duty-Cycle)، تست ترانزیستور hFE، و دما را نیز انجام دهند. سه بخش فیزیکی کلیدی مولتی‌متر عبارت است از:

قیاس ساده: مولتی متر مانند «چاقوی سوئیسی» مهندسی برق است؛ تقریباً هر تست پایه را با یک ابزار انجام می‌دهد.

کاربردهای روزمره مولتی‌متر

• عیب‌یابی خانگی: تست پریز، فیوز مینیاتوری، لامپ، سیم رابط
• خودرو و موتورسیکلت: کنترل ولتاژ باتری، سلامت دینام، اتصال بدنه
• الکترونیک DIY: بررسی مقاومت، دیود، عملکرد سنسور آردوینو
• صنعتی: اندازه‌گیری جریان کلمپی تا صدها آمپر در تابلو برق
• آموزش و پژوهش: آزمایشگاه‌های مدارس، دانشگاه‌ها و پژوهشگاه‌ها

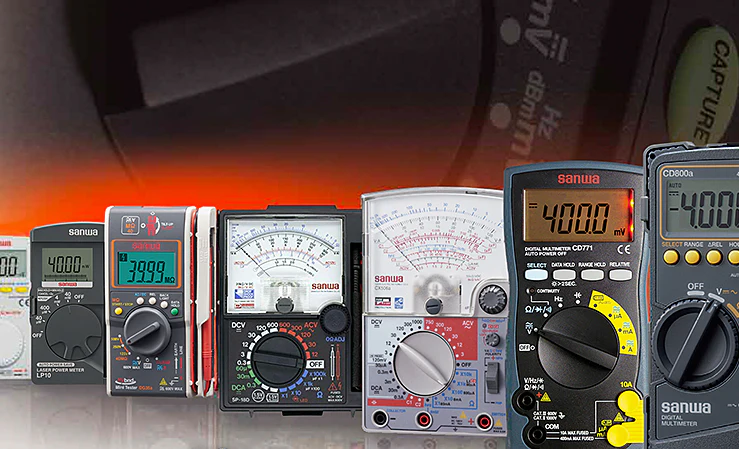

انواع مولتی متر چیست؟

زیر این عنوان، همه مدل‌ها را معرفی می‌کنیم تا بدانید برای هر نیاز چه گزینه‌ای در بازار وجود دارد.

مولتی متر آنالوگ

• نمایشگر عقربه‌ای (گالوانومتر)
• دقت نسبی ۲–۳٪؛ مناسب مشاهده روند تغییرات پیوسته
• نیاز به تنظیم صفر مقاومت قبل از هر اندازه‌گیری Ω
• حساس به ضربه و قرارگیری طولانی‌مدت روی رنج بالا

مولتی متر دیجیتال

• نمایش ارقام روی LCD یا LED
• دقت  ۰٫۵–۱٪ رایج، در مدل‌های True-RMS و ۶۵۰۰۰ Count حتی کمتر از ۰٫۰۵٪
• مصرف باتری کم؛ خاموشی خودکار در اکثر مدل‌ها
• خطای دید وجود ندارد؛ اما عدد لحظه‌ای ممکن است نوسان کند

مولتی مترهای هوشمند (Smart Multimeters)

• اتصال بلوتوث / Wi-Fi به موبایل و کامپیوتر
• ذخیره داده، نمودار زمان‌محور، هشدار حد بالا و پایین
• تشخیص خودکار رنج (Smart Auto) بدون نیاز به سوییچ دستی

مولتی متر اتورنج (Auto-Range)

• سوئیچ داخلی به صورت خودکار بهترین رنج را برمی‌گزیند
• ریسک سوختن فیوز بر اثر انتخاب رنج اشتباه تقریباً صفر
• کمی کندتر در تثبیت نمایش نسبت به مدل Manual

مولتی مترهای Clamp Meter (کلمپ متر)

• بدون قطع مدار، جریان AC و گاهی DC را با حلقه هسته فلزی اندازه‌ می‌گیرد
• استاندارد تا ۶۰۰ A؛ مدل‌های صنعتی تا ۲۵۰۰ A
• بعضی نسخه‌ها ولتاژ و مقاومت را هم با پراب‌ استاندارد اندازه می‌گیرند

مولتی مترهای دماگیر (Temperature Multimeters)

• ورودی ترموکوپل نوع K یا سنسور PT100
• نمایش °C/°F در کنار ولتاژ و مقاومت؛ مفید برای تعمیرات لوازم خانگی و HVAC

مولتی متر رومیزی

• دقت لابراتواری ۶½ رقم یا بیشتر
• خروجی USB/GPIB برای اتصال به رایانه و ثبت داده
• منبع تغذیه خطی داخلی، فیوز حرارتی و تهویه فعال

مولتی متر انبری (کلمپی)

• در ادبیات فنی فارسی همان Clamp Meter است؛ اما گاهی به نسخه‌های ساده‌تر (فقط آمپرمتر) گفته می‌شود.

کاربرد مولتی متر در برق خودرو

1. اندازه‌گیری ولتاژ باتری: در حالت خاموش باید حدود ۱۲٫۶ V (سلامت کامل) باشد.
2. تست دینام: با روشن بودن موتور و روشنایی، ولتاژ باید در محدوده ۱۳٫۸–۱۴٫۴ V بماند.
3. تشخیص اتصال بدنه: مقاومت بین بدنه و منفی باتری باید نزدیک صفر Ω باشد؛ اعداد بالاتر نشانه سولفاته یا کابل پوسیده است.
4. تست سنسور دما یا اکسیژن: دیتاشیت مقدار مقاومتی را می‌دهد؛ اندازه بگیرید تا مطمئن شوید سنسور سوخته نیست.
5. بررسی فیوزهای جعبه فیوز: با بوق Continuity تشخیص دهید کدام فیوز قطع است.

مولتی متر چگونه کار می‌کند؟

در مولتی‌متر آنالوگ

• هسته گالوانومتر با سیم پیچ ظریف در میدان مغناطیسی می‌چرخد.
• انحراف عقربه متناسب با جریان عبوری از سیم پیچ است.
• شبکه مقاومت‌های شنت و سری، ولتاژ یا جریان خروجی مدار را به مقدار مناسب برای گالوانومتر تبدیل می‌کند.

در مولتی‌متر دیجیتال

1. نمونه‌بردار ولتاژ (Divider) یا شنت جریان مقدار آنالوگ را پایین می‌آورد.
2. مبدل آنالوگ به دیجیتال (ADC) سیگنال را به داده باینری تبدیل می‌کند.
3. میکروکنترلر خطاها را جبرانسازی و داده را روی LCD نمایش می‌دهد.
4. برای مقاومت، منبع جریان مرجع از طریق پراب اعمال، ولتاژ دو سر مقاومت اندازه و قانون اُهم اجرا می‌شود.

مولتی متر دیجیتال چیست

دیجیتال‌ها عمدتاً True-RMS یا Average Responding هستند. اگر کار صنعتی یا صوتی دارید و موج شما خالص سینوسی نیست، مدل True-RMS بخرید تا بتوانید قدرت واقعی را اندازه بگیرید. تعداد Count یا Digits نشان می‌دهد مولتی‌متر تا چه حد می‌تواند رقم معنادار را نمایش دهد: 2000 Count یعنی 1.999، 6000 Count یعنی 5.999، 50,000 Count یعنی 49.999 و … .

مزایا

• دقت بالا، پایداری طولانی
• امکان فیلتر دیجیتال، نگهداشت داده (Data-Hold)
• ابعاد کوچک و محافظت CAT II–CAT IV

معایب

• برای مشاهده تغییرات سریع، عدد پرش دارد (عقربه نرم آنالوگ بهتر است).
• باتری اگر ضعیف شود، خطا ایجاد می‌کند (آیکون باتری چک شود).

مولتی متر آنالوگ چیست

• به دلیل اینرسی مکانیکی، تغییر ناگهانی ولتاژ را به صورت حرکت نرم عقربه نشان می‌دهد؛ در تعمیر تلویزیون آنالوگ یا رادیو مفید است.
• ورودی مقاومتی پایین‌تر (20 kΩ/V) دارد؛ در مدارهای حساس ممکن است مدار را بارگذاری و نتیجه را تغییر دهد.
• قیمت کمتر، اما یافتن مدل باکیفیت در بازار سخت‌تر شده است.

تفاوت های مولتی متر دیجیتال با آنالوگ

آموزش مولتی متر

پیش از هر چیز: استاندارد CAT چیست؟

طبقه‌بندی ایمنی IEC 61010:

• CAT I: تجهیزات الکترونیکی کم توان (رادیو، ساعت)
• CAT II: وسایل خانگی متصل به پریز (تا 300 V)
• CAT III:توزیع داخلی ساختمان (تابلو برق اصلی، سه فاز تا 600 V)
• CAT IV: نقطه اتصال به شبکه (کنتور یا ترانس خیابان، تا 1000 V)

هنگام خرید حتماً ببینید مولتی‌متر چه رده ایمنی دارد. برای خانه و خودرو CAT II–III کافی ‌است.

شش قدم طلایی کار ایمن با مولتی‌متر

1. خاموش‌کردن دستگاه و تنظیم کلید روی مناسب‌ترین رنج پیش از اتصال پراب‌‌ها
2. جا زدن صحیح پراب‌ها: سیاه همیشه COM، قرمز متناسب با کمیت (VΩ یا mA/A)
3. بررسی سلامت سیم و روکش پراب؛ هیچ پارگی نباید وجود داشته باشد
4. در اندازه‌گیری ولتاژ یا مقاومت پراب‌ها به صورت موازی وصل می‌شوند، در اندازه‌گیری جریان باید سری وصل کرد
5. پرهیز از دست زدن به قسمت فلزی پراب هنگام تماس با مدار زنده
6. پس از پایان کار، پراب را از سوکت آمپر به سوکت ولتاژ برگردانید تا دفعه بعد اشتباه نکنید

تست ولتاژ با مولتی متر

1. کلید را روی V~ یا VDC بگذارید.
2. اگر مدل Manual Range است، یک رنج بالاتر از ولتاژ مورد انتظار انتخاب کنید (برای ۱۲ V DC، رنج ۲۰ V).
3. پراب سیاه (COM) روی منفی یا زمین، پراب قرمز روی نقطه مثبت.
4. عدد را بخوانید؛ علامت – یعنی پراب‌ها را برعکس وصل کرده‌اید (برای DC).
5. در مدار AC خانگی، ولتاژ بین فاز و نول ≈ ۲۲۰–۲۳۰ V است؛ اگر کمتر، بررسی سیم‌کشی لازم است.

نکته ایمنی: هرگز برای تست پریز، پراب‌ها را با انگشت نگیرید؛ ابتدا پراب را در پریز قرار دهید، بعد با دست پلاستیکی مولتی‌متر را بگیرید.

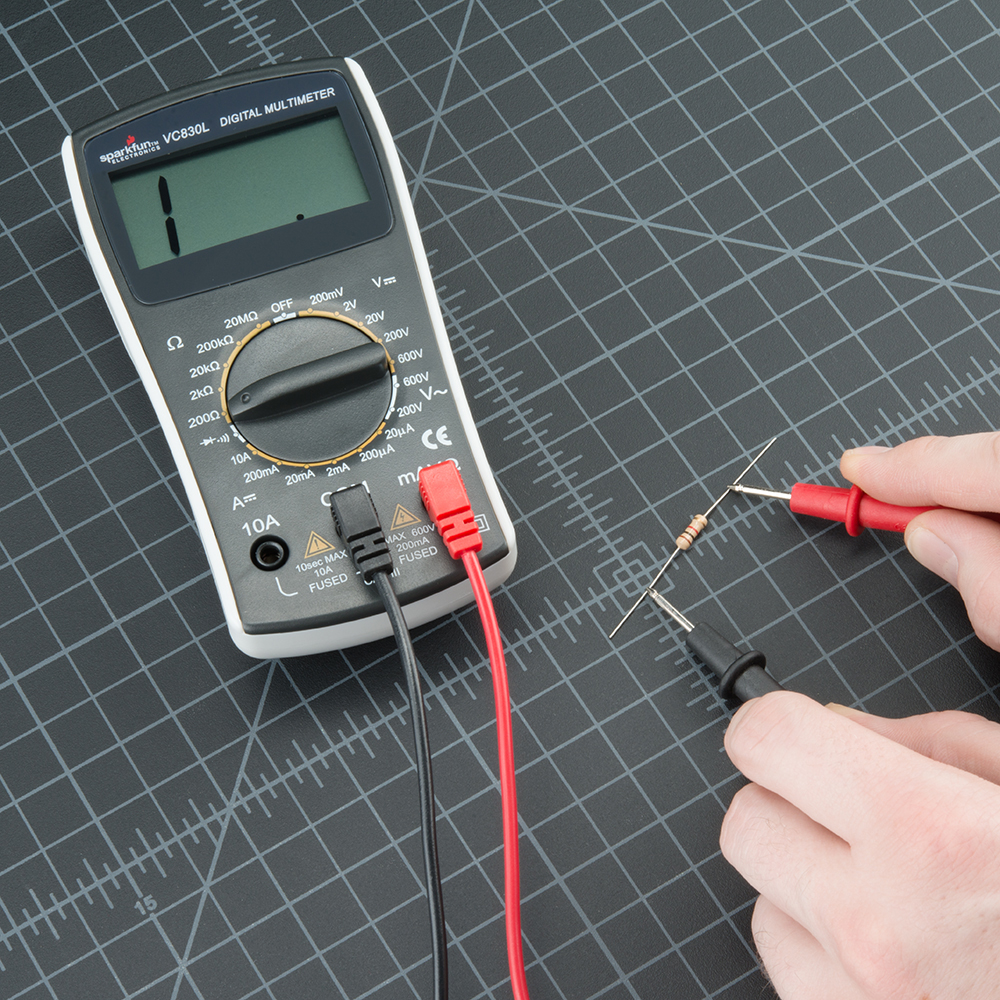

تست مقاومت با مولتی متر

1. مدار باید بی‌برق باشد؛ در غیر این صورت مولتی‌متر صدمه می‌بیند.
2. کلید روی نماد Ω یا Buzzer (برای پیوستگی).
3. Zero-Adjust در آنالوگ: دو پراب را به هم بزنید و پیچ تنظیم را تا صفر نشان دادن تنظیم کنید.
4. پراب‌ها را به دو سر قطعه بزنید؛ مقدار نمایش داده می‌شود. اگر OL  یا ∞، یعنی مقاومت بالاتر از رنج انتخابی است یا اتصال باز است.
5. برای تست فیوز یا سیم، حالت Continuity را فعال کنید؛ صدای بوق یعنی مدار پیوسته است.

دیگر تست‌های پرکاربرد با مولتی‌متر

تست دیود و LED

• کلید روی نماد ▶|-
• پراب قرمز به آند، سیاه به کاتد؛ عدد ۰٫۵–۰٫۸ (سیلیکون) یا ۰٫۲–۰٫۳ (ژرمانیوم) ولت می‌بینید. بالعکس شود، باید OL نشان دهد.
• در LED، نور کم‌رنگی ممکن است ساطع شود.

تست ظرفیت خازن

• دشارژ کامل خازن قبل از اتصال!
• روی μF یا nF تنظیم کنید؛ خازن را پلاریته صحیح وصل کنید.
• صبر کنید تا عدد پایدار شود (خازن بزرگ زمان بیشتری می‌گیرد).

تست فرکانس و Duty-Cycle

• در منابع سوئیچینگ یا اینورتر پنل خورشیدی کاربرد دارد.
• پراب سیاه به زمین، قرمز به نقطه سیگنال؛ کلید روی Hz  یا %.

عیب‌یابی: وقتی مولتی متر درست کار نمی‌کند

سوالات متداول

مولتی‌متر چیست و چه کاربردی دارد؟

ابزاری برای اندازه‌گیری ولتاژ، جریان، مقاومت و پارامترهای مکمل مثل تست دیود، اتصال، ظرفیت و دما؛ از تعمیر لوازم خانگی تا عیب‌یابی خودرو.

تفاوت مولتی‌متر دیجیتال و آنالوگ چیست؟

دیجیتال دقت و خوانایی بالاتر دارد، اما عقربه آنالوگ برای دنبال‌کردن تغییرات سریع مناسب‌تر است. دیجیتال به باتری نیاز دارد، آنالوگ خیر.

چگونه با مولتی‌متر ولتاژ را اندازه بگیرم؟

کلید روی V (AC یا DC)، پراب سیاه به COM و نقطه مرجع، قرمز به نقطه تست؛ عدد نمایش داده‌شده ولتاژ است.

طرز استفاده از مولتی‌متر برای تست باتری چگونه است؟

رنج ۲۰ V DC؛ پراب سیاه به منفی، قرمز به مثبت باتری. برای باتری ۱۲ V خودرو عدد ≥ ۱۲٫۴ V سرد، ≥ ۱۳٫۸ V با موتور روشن قابل قبول است.

بهترین مولتی‌متر برای مصرف خانگی کدام است؟

مدل دیجیتال اتورنج CAT II–III، True-RMS 6000 Count با فیوز قابل تعویض؛ برندهایی مانند Uni-T UT61، Proskit MT-1280، Fluke 17B+.

چگونه با مولتی‌متر اتصال کوتاه را پیدا کنم؟

حالت Continuity (بوق) یا Ω پایین؛ پراب‌ها را دو سر مسیر بزنید. بوق ممتد یعنی اتصال مستقیم. برای PCB، قطعات را یک به یک از مدار جدا کنید تا اتصال برطرف شود.

آیا استفاده نادرست از مولتی‌متر خطرناک است؟

بله، قرار دادن پراب در سوکت آمپر و اندازه‌گیری ولتاژ شبکه ۲۲۰ V می‌تواند فیوز یا دستگاه را منفجر کند. همیشه سوکت و رنج را دوباره چک کنید.

مولتی‌متر چه پارامترهایی را اندازه می‌گیرد؟

ولتاژ AC/DC، جریان AC/DC، مقاومت، اتصال، دیود، خازن، فرکانس، دما، ترانزیستور، بعضاً لوکس (نور) و رطوبت در مدل‌های خاص.

چطور بفهمم مولتی‌متر خراب شده است؟

تست خود-عیب: دو پراب را به هم بزنید؛ باید صفر (یا بوق) نمایش دهد. رها کنید باید OL شود. اگر نه، فیوز، پراب یا مدار داخلی مشکل دارد.

نتیجه‌گیری

مولتی‌متر همانند گوشی هوشمندِ دنیای برق است؛ کوچک ولی چندکاره. با رعایت اصول ایمنی، انتخاب مدل متناسب با نیاز (خانگی، خودرو، صنعتی) و کمی تمرین، می‌توانید:

1. از هزینه و زمان اضافه عیب‌یابی دستگاه‌ها جلوگیری کنید.
2. ایمنی منزل و کارگاه را با تشخیص به‌موقع ایرادات سیم‌کشی بالا ببرید.
3. پروژه‌های DIY الکترونیکی را با دقت علمی پیش ببرید.

اکنون که با انواع مولتی‌متر، طرز کار، تفاوت‌ها و تست‌های کلیدی آشنا شده‌اید، کافی است یک مدل مناسب تهیه کنید، راهنمای کاربری‌اش را مرور کنید و اولین اندازه‌گیری امن را انجام دهید. به‌زودی این ابزار به جدایی‌ناپذیرترین عضو جعبه‌ابزار شما تبدیل می‌شود!
